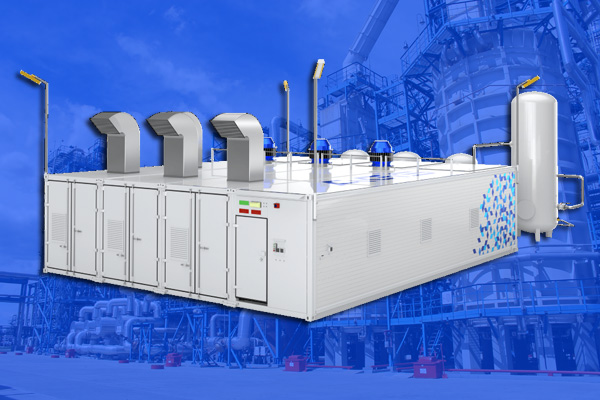

Модульные азотные станции
Мы проектируем и производим блочно-модульные азотные станции, работающие по технологии короткоцикловой адсорбции.
Производительностью до 1 500 м3 час
Чистота до 99, 9999 %
В контейнере смонтированы системы: управления оборудованием, терморегулирования, вентиляции, рекуперации, пожаротушения, автоматического ввода резерва, передачи данных и охраны.
Мы проработали конструктивную часть контейнера таким образом, что все оборудование, смонтированное внутри, работает с соблюдением температурного режима и требуемой вентиляции.
Система терморегулирования контейнера в совокупности с применяемыми утеплителями и конструктивными решениями позволяет бесперебойно эксплуатировать оборудование на протяжении 24 часов в сутки.
Оборудование, смонтированное внутри блок-бокса, полностью готово к эксплуатации и протестировано у нас на предприятии. При условии готовности монтажной площадки, время до запуска станции сводится к минимальному.
Производительностью до 1 500 м3 час
Чистота до 99, 9999 %
Полная автоматизация технологического процесса
В контейнере смонтированы системы: управления оборудованием, терморегулирования, вентиляции, рекуперации, пожаротушения, автоматического ввода резерва, передачи данных и охраны.
Производительность одного блока 750 м3/час
Мы проработали конструктивную часть контейнера таким образом, что все оборудование, смонтированное внутри, работает с соблюдением температурного режима и требуемой вентиляции.
Эксплуатация станций от -50 °С; до +50 °С
Система терморегулирования контейнера в совокупности с применяемыми утеплителями и конструктивными решениями позволяет бесперебойно эксплуатировать оборудование на протяжении 24 часов в сутки.
Полная заводская готовность
Оборудование, смонтированное внутри блок-бокса, полностью готово к эксплуатации и протестировано у нас на предприятии. При условии готовности монтажной площадки, время до запуска станции сводится к минимальному.
Преимущества азотных установок модульного типа
1. Мобильность станции
Установка может транспортироваться любым видом транспорта и введена в эксплуатацию в течение 1-го дня.2. Автономность
Для работы станции требуется только подключение электроэнергии. Не требует присутствия оператора.3. Отсутствие капитальных затрат
Монтаж оборудования возможен практически на любую открытую площадку.4. Полная заводская готовность
Для запуска станции не требуется дополнительного оборудования.5. Индивидуальное исполнение
Возможность установки дополнительного оборудования в блок азотной станции: дожимного компрессора, резерной системы подачи азота, системы подготовки воздуха КИПиА и другие.Вариации исполнения модульных станций
20 футовый блок
40 футовый блок
Индивидуальный проект
Форма заказа
Оставьте заявку - наш менеджер свяжется с Вами и уточнит детали Вашего заказа.
Комплектация азотной станции
1. Светодиодное освещение
2. Система вентиляции и рекуперации выполнена
3. Система пожарной сигнализации и порошкового пожаротушения
4. Качественный 100 мм экологически чистый, негорючий утеплитель
5. Система отопления
6. Система автоматики Siemens, Omron, Phoenix Contact, Овен
7. Авиационная эмаль (срок службы до 25 лет)
8. Система кондиционирования

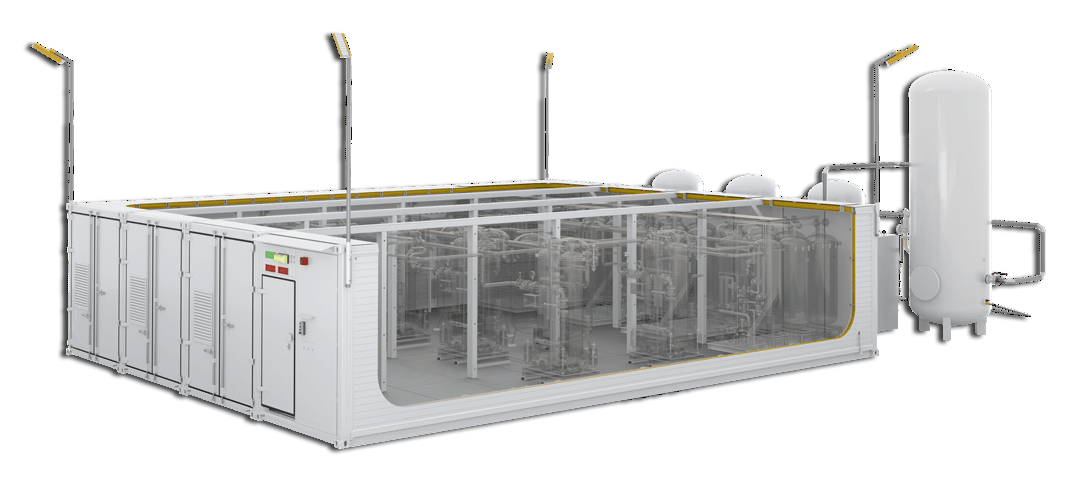

Основные узлы и агрегаты блочно-модульной станции:
Климатическое исполнение
Температура эксплуатации +55 °С … -60 °С
Утепление контейнера выполнено из негорючих сэндвич-панелей толщиной 50-100 мм. Исполнение блок-контейнера подбирается индивидуально в соответствии с ГОСТ 15150 69 и требованиями заказчика.
Система вентиляции и рекуперации
Комплектуется промышленными вентиляторами и воздушными клапанами с электрическими приводами, управляется общей автоматизированной системой управления станции в соответствии с заданными параметрами микроклимата и сигналами датчика газовоздушной среды внутри контейнера. Также возможна установка системы кондиционирования.
Отопление
Настенные конвекторы и тепловые завесы, температурный режим регулируется по температурным датчикам единой автоматизированной системы управления модульной станции.
Пожарно-охранная сигнализация
В стандартной комплектации блок-контейнер оборудуется пожарной сигнализацией, также возможна установка порошкового пожаротушения. АУПП предназначена для обнаружения и тушения пожара, выдачи сигнала от системы АУПП в ЛСУ заказчика.
Система управления
Система управления представляет собой отдельный пылевлагозащищённый шкаф, класс защиты не менее IP54. Система АСУ в стандартной комплектации выполняется на базе ПЛК Siemens, но также может быть выполнена под индивидуальные требования заказчика. Система обеспечивает полностью автоматизированную работу станции, также дает возможность удаленного управления с АРМ.
Вводно-распределительное устройство
В комплект поставки блочно-модульной станции входит шкаф ВРУ с 1 или 2 вводами питания и автоматическим переключением по средствам АВР. Монтаж и прокладка кабеля в коробах и отводах в металорукавах в ПВХ изоляции. Также в комплект поставки входит ИБП, что позволяет производить мониторинг параметров и управление запорной арматурой в случае отключения питания и аварийных остановок.
Дополнительные опции
Взрывозащищенное исполнение
Вариант исполнения, который позволяет использовать оборудование во взрывоопасных зонах
Дожимной компрессор
Служит для поднятия давления продукционного газа
Заправочная станция
Комплекс оборудования, позволяющий заполнять стандартные баллоны сжатым газом под давлением до 200 Бар
Система доочистки
Позволяет получить продукционный кислород или азот более высокой концентрации
Наши преимущества
Все возникшие проблемы с контейнером в течение 2 лет мы устраняем за свой счёт
Автоматизация технологических процессов на базе контроллеров Siemens, Omron, Phoenix Contact, Овен
Отдел проектирования, который контролирует производство и готовит пакет документов для сдачи в эксплуатацию “под ключ”
Мы гарантируем производство модульных конструкций четко в указанный срок
