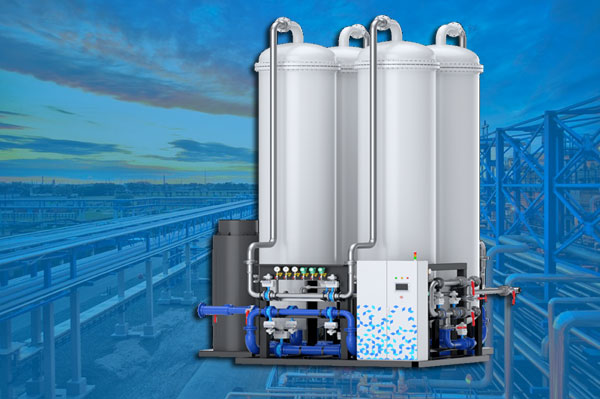

Промышленные кислородные станции

Мы проектируем и производим адсорбционные кислородные станции, работающие по технологии короткоцикловой адсорбции.

Производительностью до 15 000 нм³ час
Чистота до 95, 5 %

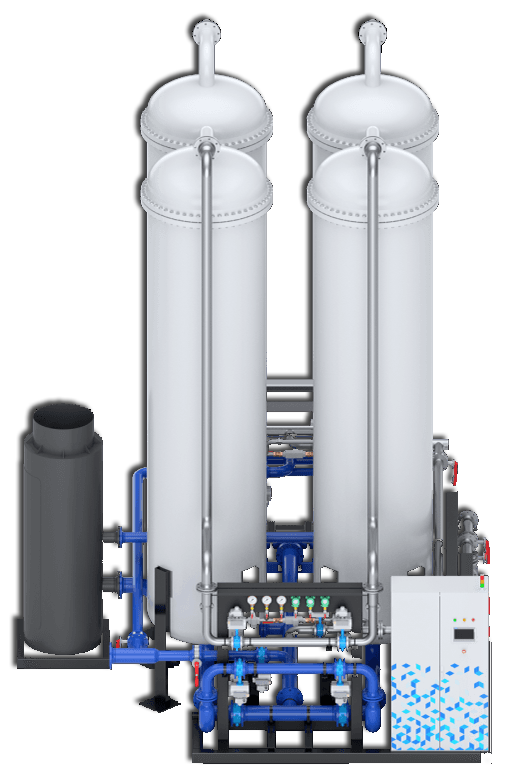

Преимущества адсорбционных кислородных станций

Наименьшими эксплуатационные затраты на производство кислорода с чистотой до 95,5% по сравнению с другими технологиями воздухоразделения.

Надежность и долговечность – в наших адсорбционных установках применяются комплектующие ведущих мировых производителей.

Работа генератора без капитального ремонта более 10 лет.

Полная автоматизация процесса производства азота. Система управления на основе ПЛК автоматически поддерживает все параметры в заданных пределах.

Простота монтажа, малые габаритные размеры.

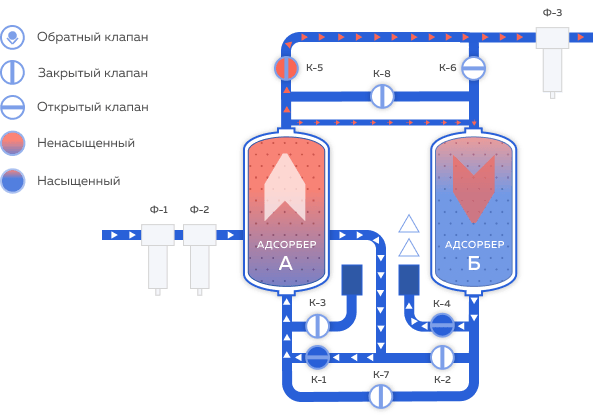

Принцип работы кислородной станции КЦА

Короткоцикловая адсорбция в кислородных станциях — это технология разделения воздуха, основанная на применении синтетического цеолита. Для получения газообразного кислорода применяется гранулированный цеолит, который имеет особую пористую структуру. При прохождении через цеолит сжатого воздуха под определенным давлением за счет разности заряда молекул кислорода и азота адсорбент удерживает на своей поверхности молекулы азота и водяного, позволяя кислороду проходить дальше. Таким образом сжатый воздух проходя через адсорбционный слой цеолита насыщается кислородом с максимальной концентрацией 95,5%.

Конструкция и принцип работы мембранного модуля

Мембрана состоит из «пучка» селективно проницаемых полых волокон. Отделение азота от атмосферного воздуха происходит по принципу избирательного проникновения через стенку мембраны. Волокна укладываются пучками и на концах заливаются эпоксидной смолой, так чтобы торцы волокон оставались открыты, далее торцы обрабатывают и получившуюся мембрану монтируют в корпус мембранного модуля.

Очень важно, чтобы воздух на входе в мембранный модуль был чистым и сухим. Если это не так, волокна быстро засорятся, что приведет к потере производительность мембранной станции. Чтобы продлить срок службы мембранных модулей необходима установка высокоэффективной системы воздухоподготовки, которая обеспечит удаления капельной влаги, масленых паров и твердых частиц.

ЗАКАЗАТЬ СО СКИДКОЙ

Форма заказа

Оставьте заявку - наш менеджер свяжется с Вами и уточнит детали Вашего заказа.

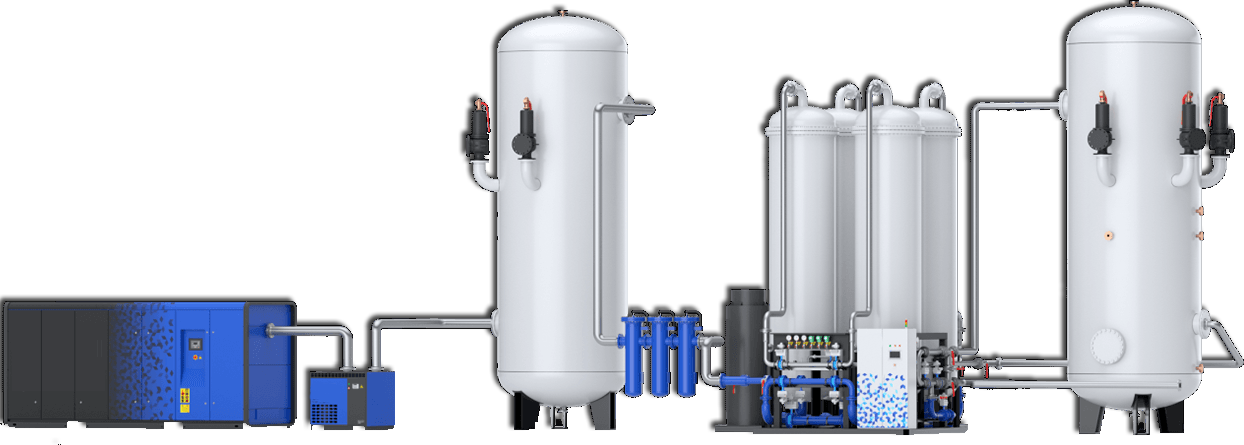

Комплект кислородной станции

Винтовой компрессор

сжимает атмосферный воздух и подает в генератор кислорода. Чаще всего для кислородных станций используют компрессор с максимальным давлением 10 бар.

Буферный воздушный ресивер

необходим для выравнивания колебаний давления перед подачей воздуха в генератор кислорода.

Адсорбционный генератор кислорода

воздухоразделительная установка, работающая по технологии короткоцикловой адсорбции.

Накопительный ресивер для кислорода

необходим для выравнивания скачков давления после генератора, а также для создания запаса кислорода.

Осушитель сжатого воздуха

необходим для удаления влаги из сжатого воздуха. В кислоордной станции в зависимости от требований к качеству продукционного кислорода может применяться либо рефрижераторный осушитель с точкой росы +3 ^°С, либо адсорбционный с точкой росы до -70 ^°С.

Система фильтрации

необходима для удаления остатков влаги, масла и твердых частиц после компрессора.

Дополнительные опции, котрые мы предоставляем

Взрывозащищенное исполнение

Вариант исполнения, который позволяет использовать оборудование во взрывоопасных зонах

Заправочная станция

Комплекс оборудования, позволяющий заполнять стандартные баллоны сжатым газом под давлением до 200 Бар

Дожимной компрессор

Служит для поднятия давления продукционного газа

Варианты размещения азотной станции

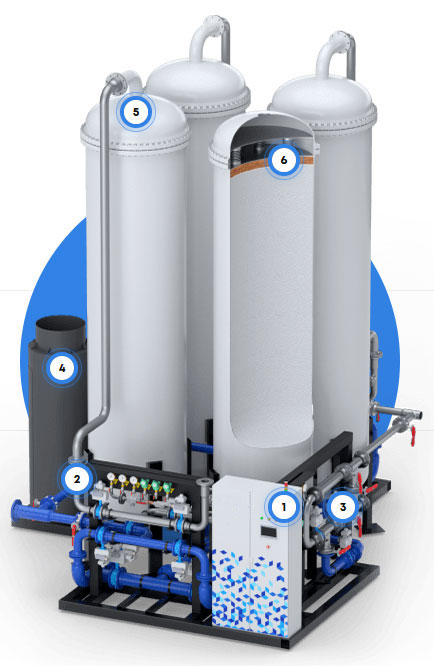

1. Система управления и автоматизации

построена на базе контроллеров Siemens с локальной панелью оператора Touch-screen.

2. Клапанный блок с пневмоуправлением

с использованием пневмоуправляемых клапанов, рассчитанных на высокую циклическую нагрузку, более 2 млн. циклов срабатывания.

3. Модуль набора концентрации

для предотвращения попадания некондиционного азота потребителю.

4. Глушитель для сброса адсорбата

для снижения уровня шума.

5. Адсорберы

изготовленные специально для работы под циклическими нагрузками. Внутреннее устройство адсорберов специально разработано для улучшения характеристик станции.

6. Система динамического поджима

для предотвращения стирания адсорбента и предотвращения появления адсорбционной пыли.

Варианты размещения азотной станции

Стационарное исполнение

Все модели генераторов могут быть смонтированы на одной раме для быстрого монтажа в любом отапливаемом помещении. В данном случае оборудование находится в полной технической готовности к запуску.

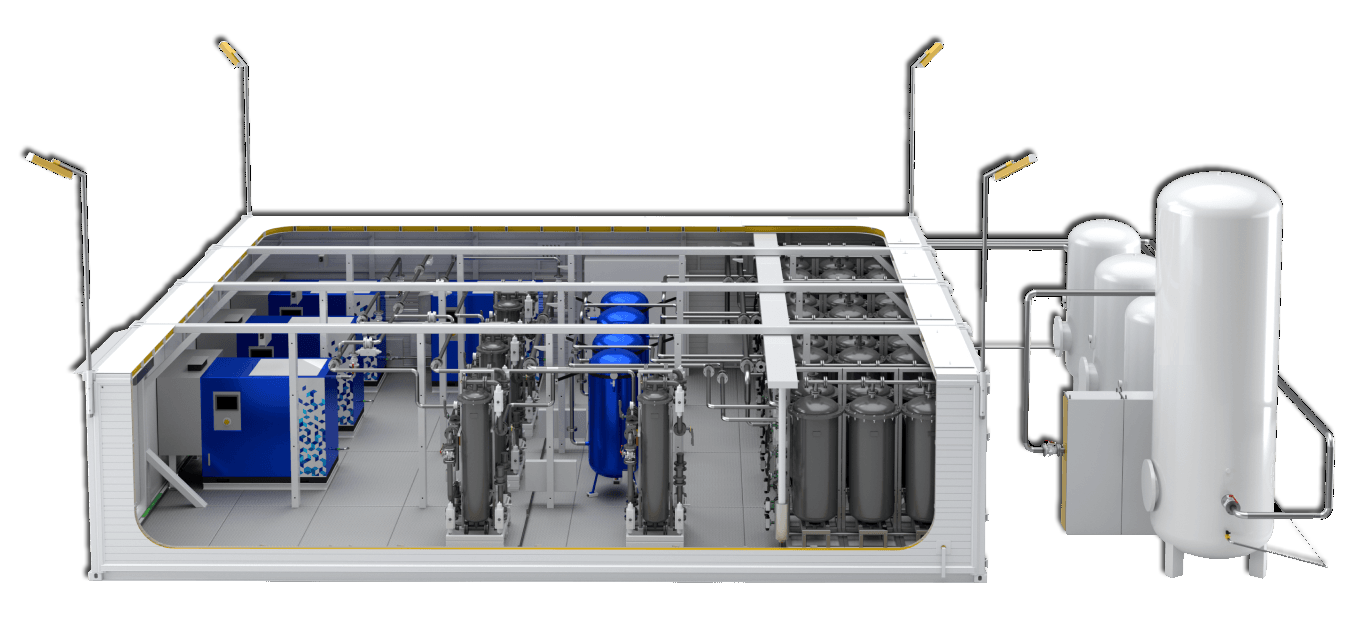

Блочно-модульное исполнение

Мы производим генераторы кислорода и чистого азота в контейнерном исполнении на базе 20 или 40-футового морского контейнера, в любом климатическом исполнении: как для тропического климата, так и для крайнего севера.
